防水系列

一、概述
MCH-U型1500防水剂是本公司引进生产的新型绿色防水材料。在扩大推广应用过程中，产品经国家水泥混凝土制品质量监督检验中心检测，主要技术性能达到或超过国内、外同类产品

二、作用原理
MCH-U型1500防水剂具有极强的渗透扩散能力，可以渗入水泥混凝土（砂浆）构筑物（构件）内部。与水泥拌合物中的碱类物质反应、偶联，生成不溶于水的凝胶体，从而堵塞内部空隙，封闭毛细孔通道，增加密实度，形成可靠的耐性防水层，并可以改善水泥构筑物的机械强度，具有防霉、抗风化、防酸碱侵蚀等功能。


三、适用范围
1、水泥混凝土类构筑物。如基础地坪、地下室、人防坑道、机场跑道、水塔（池）储槽（罐）容器、建筑外墙、桥梁、路面、隧道、涵洞等防水工程的内部或外部密封防水和抗渗漏，在一般情况下，经处理的构筑物能承受1Mpa左右的抗渗水压。
2、水泥砂浆抹灰层。如砖石砌体，预制混凝土构件（板）屋里等刚性水泥砂浆抹灰防水层的密封防水、抗渗漏。
3、以水泥硅酸盐材料为主要基层的大型特殊防水工程，也可根据密封基层，堵塞空隙和毛细孔通道的原理，合理选用。

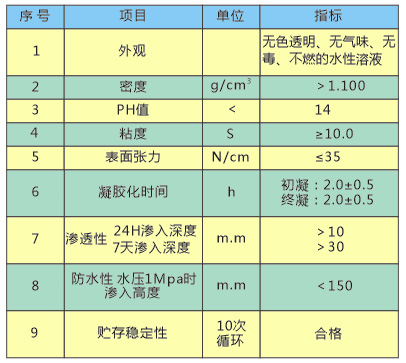

四、技术指标


五、产品特性
1、本产品具有极强的渗透扩散性。可采用喷涂方法施工，以满足各种不同类型和形状的构筑物内部或外部施工作业的需要。
2、本产品无毒、无味、不燃，能安全地应用于水箱、水池等生活设施的抗渗漏。
3、经本防水剂喷涂处理的构筑物，除能够起预定的防水抗渗密封要求外，还具有下列功能：
Ⅰ.使新混凝土（砂浆）固化均匀，防止早期失水，局部干燥产生裂纹，从而可以改善养护条件、增强强度。
Ⅱ.能渗入旧混凝土（砂浆）空隙、形成密封防水层、并能增加新、旧混凝土（砂浆）的结合力。
Ⅲ.改善水泥构筑物（构件）表面抗炭化性能、防止生长青苔、霉变和钢筋锈蚀。
4、本产品对玻璃、陶瓷、搪瓷、金属、木材、塑料、橡胶、有机涂料等基层不能形成密封抗渗防水层。
5、对疏检、多孔、裂缝在0.20mm以上的水泥混凝土(砂浆)基层，需经特殊处理酌情慎用。

室温贮存12个月质量指标不变


六、施工工艺
1、喷涂MCH-U型1500防水剂施工设计流程图如下：
施工准备→检查基层情况→喷足量的水，使基层表面完全湿润→基层面呈干饱和状态时喷涂第一遍→基层再次呈面干饱和时喷涂第2-3遍防水剂→涂层呈干饱和状态时，清水        湿润基层表面→连续养护24小时后用水清除表面析出物→连续保持表面湿润（微量洒水）至少48小时。
2、施工方法：
材料准备：MCH-U型1500防水剂必须存放在密封容器中，质量符合产品技术标准。

基层准备：
1、 清理施工场地（基层），清除基层上的一切杂物、尘土。如有油污、油迹必须刮洗干净。有明显裂纹（一般指大于0.20mm以上）必须凿成“V”形槽，然后用掺入膨胀水泥浆填补密实：有明水（涌水）现象时，应采用快速堵漏材料进行堵水。
2、 注：防水剂必须先加入水中混合均匀，再倒入水泥和砂中拌合均匀。
2、检查基层修补情况及伸缩缝、沉降缝、预埋件等防水节点质量问题，发现问题及时修正。
3、水是MCH-U型1500防水剂产生化学反应的首要载体，所以在喷涂MCH-U型1500防水剂之前，一定要大量清水对基层进行完全湿润。
4、当基层将干未干时（呈面干饱和状态）即用低压喷雾器（农用喷雾器）在基层表面进行仔细、均匀地喷涂第一遍MCH-U型1500防水剂，小面积可用刷子。
5、当MCH-U型1500防水剂已进入基层，基层表面无明显湿润状态时（呈面干饱和状态）再均匀仔细喷涂第二遍MCH-U型1500防水剂（有必要时应喷涂第三遍）。
6、喷涂第二遍或第三遍MCH-U型1500防水剂后，应有专人负责观察涂层蒸发情况，表面将干未干时（呈面干饱和状态），即用喷雾器对基层表面喷洒适量清水。但不能喷水过量，以湿润为准，否则将影响MCH-U型1500防水剂的使用效果。
7、连续养护24小时后，应用清水洗涤基层表面，特别当基层有白色析出物时（有时也不一定有白色析出物），一定要用适量清水把它洗刷干净。
8、要求能继续保持湿润至少48小时以上。

MCH-U型1500防水剂喷涂量控制如下：

      第一遍约130～140g/m2
      第二遍约110～120g/m2
      二遍合计约250g/m2
      若要提高密封防水层质量应适当增加涂量。

七、质量检查及验收
       按GB50207-2002《屋面工程质量验收规范》，地下工程按GB50208-2002《地下防水工程质量验收规范》有关条款进行质量检查和验收。

八、包装、运输、贮存
1、产品采用0.5～50kg塑料瓶或桶。
2、产品应密封保存于通风干燥的库房内，防止阳光直射，贮存温度不低于0℃，不高于45℃，贮存期为一年。
3、本产品为非危险品，运输时可按非危险品水性液体办理托运。
